Anpassen der visuellen Elemente des Azure Data Explorer-Dashboards

Azure Data Explorer Dashboards sind eine Sammlung von Kacheln, die durch eine visuelle Darstellung gekennzeichnet sind, welche von einer zugrunde liegenden Kusto Query Language (KQL)-Abfrage unterstützt wird. In diesem Artikel wird erläutert, wie Sie die Visualisierungen und Abfragen einer Dashboardkachel bearbeiten. Außerdem finden Sie eine Übersicht über Anpassungseigenschaften, die für jeden Visualisierungstyp spezifisch sind.

Alle Visualisierungen, die Sie im Kontext des Renderoperators erstellen, sind in Dashboardvisualisierungen verfügbar. Zusammen mit diesen Visualisierungen können Sie einige dashboardspezifische visuelle Elemente verwenden.

Voraussetzungen

Überprüfen Sie die Visualisierung von Daten mit Azure Data Explorer-Dashboards.

• Stellen Sie sicher, dass Sie über die Editorberechtigung für ein Azure Data Explorer-Dashboard verfügen.
• Visualisieren von Daten mit Azure Data Explorer-Dashboards
• Editorberechtigungen für ein Azure Data Explorer-Dashboard

Anpassen visueller Elemente

So nehmen Sie Änderungen am Dashboard vor:

1. Wählen Sie im oberen Menü Anzeigen aus, und ändern Sie den Modus in Bearbeiten.



2. Wählen Sie auf der Kachel, die Sie anpassen möchten, das Symbol "Bearbeiten" aus. Bearbeiten Sie die zugrunde liegende Abfrage oder die Visualisierungseigenschaften.

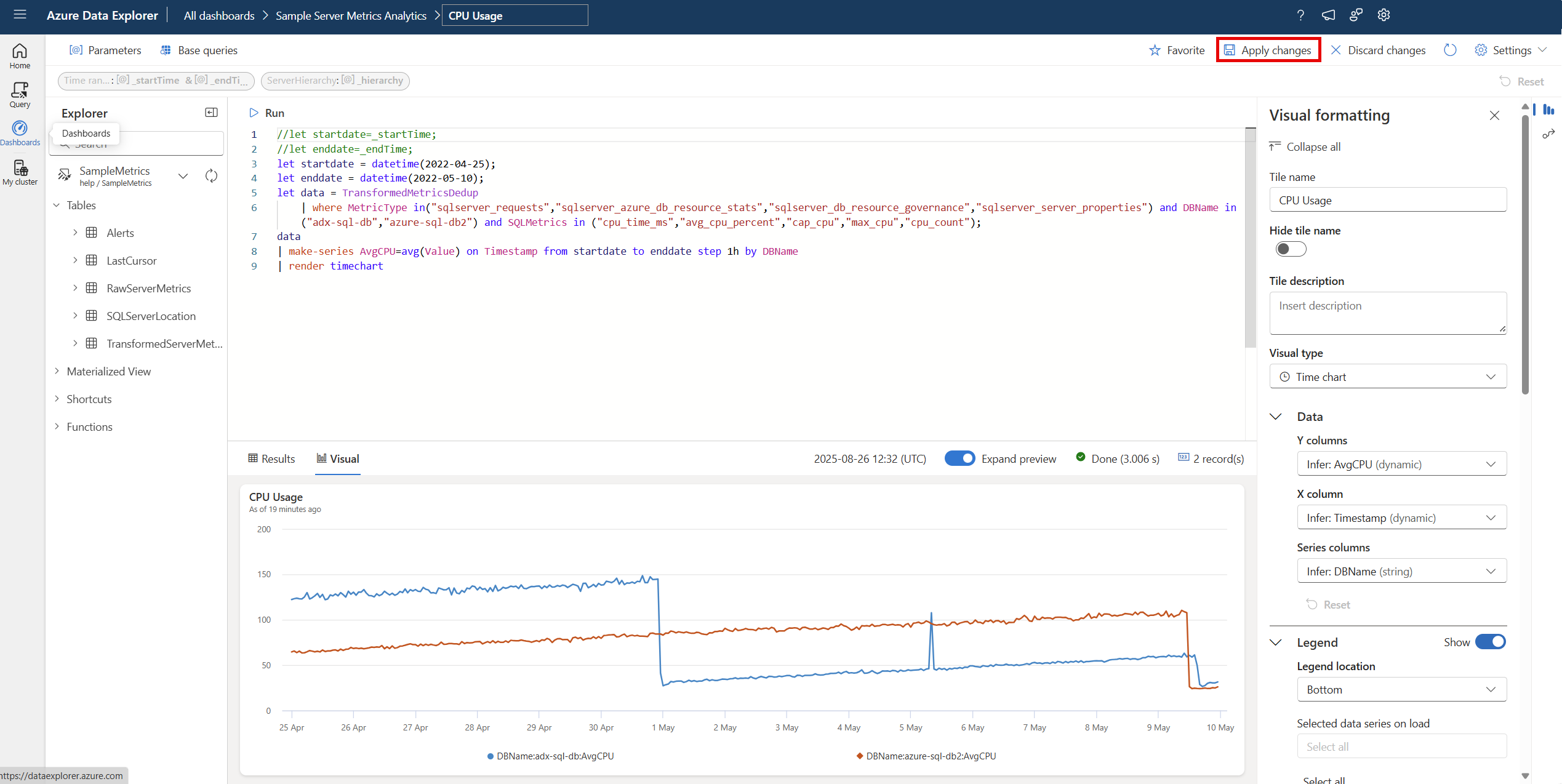

3. Wählen Sie "Änderungen übernehmen" aus, um Ihre Änderungen zu speichern und zum Dashboard zurückzukehren.



Festlegen von Anpassungseigenschaften

In der folgenden Tabelle werden die verfügbaren benutzerdefinierten Eigenschaften beschrieben, alphabetisch nach Abschnitt kategorisiert und angegeben, welche visuellen Elemente die angegebene Eigenschaft unterstützen.

Datenreihenfarben

Datenreihenfarben bieten Ihnen direkte Kontrolle darüber, wie Farben auf Ihre visuellen Elemente angewendet werden. Anstatt sich auf automatische Farbzuweisungen zu verlassen, weisen Sie jeder Datenreihe spezifische Farben zu, um Bedeutung zu vermitteln und Konsistenz in Ihren Dashboards aufrechtzuerhalten.

Mithilfe von Datenreihenfarben können Sie:

• Weisen Sie jeder Datenreihe Farben direkt zu.

• Das System wird standardmäßig mit absichtlichen Auswahlmöglichkeiten außer Kraft setzen.

• Sorgen Sie für eine einheitliche Farbkonsistenz für visuelle Elemente und Dashboards.

Dieses Feature wird für die folgenden visuellen Typen unterstützt: Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Liniendiagramm, Kreisdiagramm, Punktdiagramm und Zeitdiagramm.

So konfigurieren Sie Datenreihenfarben:

1. Wählen Sie im oberen Menü Anzeigen aus, und ändern Sie den Modus in Bearbeiten.

2. Wählen Sie auf der Kachel, die Sie anpassen möchten, das Symbol "Bearbeiten" aus.

3. Erweitern Sie auf der Registerkarte "Visuell " des Formatierungsbereichs den Abschnitt " Datenreihenfarben ".

4. Wählen Sie eine Farbe für jede Datenreihe in Ihrem visuellen Element aus.

5. Wählen Sie "Änderungen übernehmen" aus, um Ihre Einstellungen zu speichern.

Wenn Sie Farben absichtlich zuweisen, können Betrachter visuelle Elemente auf einen Blick interpretieren, ohne Legenden oder Beschriftungen lesen zu müssen. Erwägen Sie die Verwendung von Farben, die den Standards Ihrer Organisation entsprechen oder die natürlich die Bedeutung jeder Datenreihe vermitteln, z. B. Rot für kritische Zustände oder Grün für gesunde Metriken.

Visuelle Zeitreihen (Vorschau)

Verwenden Sie das Visual „Zeitreihe“, um zeitbezogene Daten für mehrere Kennzahlen und Kategorien anzuzeigen. Es zeichnet numerische Werte im Laufe der Zeit und erleichtert die Identifizierung von Trends, Mustern und Anomalien.

Erstellen Sie eine Zeitreihenvisualisierung

So erstellen und konfigurieren Sie eine Zeitreihenanzeige in Ihrem Azure Data Explorer-Dashboard:

1. Wählen Sie im oberen Menü Anzeigen aus, und ändern Sie den Modus in Bearbeiten.

2. Wählen Sie das Symbol "Bearbeiten" auf dem visuellen Element aus, das Sie anpassen möchten.

3. Öffnen Sie im Bereich "Visuelle Formatierung " den visuellen Typ , und wählen Sie "Zeitreihe" aus.

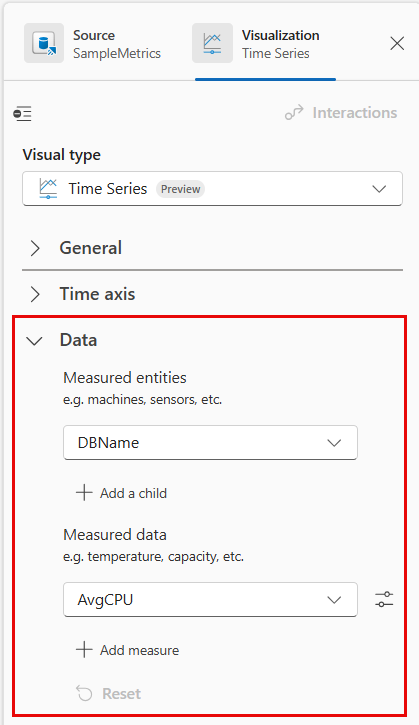

4. Konfigurieren Sie im Abschnitt "Daten " die folgenden Eigenschaften:

   • Zeitspalte (X-Achse):Wählen Sie die Zeitstempelspalte aus, die Zeitintervalle auf der horizontalen Achse darstellt.

   • Gemessene Daten (Y-Achse): Wählen Sie ein oder mehrere numerische Felder aus, die über einen Zeitraum auf der vertikalen Achse dargestellt werden sollen.

   • Entitäten und Kennzahlen (optional): Wählen Sie kategoriale Felder aus, um Ihre Daten in mehrere Datenreihen zu gruppieren.



5. Passen Sie Ihr Diagramm weiter an, indem Sie Eigenschaften konfigurieren, z. B.:

   • Skalierung der Y-Achse:

     • Global (gemeinsame Skala für alle Diagramme)
     • Getrennt (unabhängige Skalen pro Diagramm)
     • Adaptive (reduziert die Auswirkungen von Ausreißern)

   • Farben: Zuweisen von Farben aus einer Palette oder pro Datenreihe

   • Achsenskalierung: Wechseln zwischen linearer und logarithmischer Skalierung für unterschiedliche Datenverteilungen.

   • Zoomverhalten: Aktivieren Sie "Schwenken und Zoomen" für die interaktive Erkundung.

6. Wählen Sie "Fertig" aus, um Ihre Einstellungen zu speichern und zum Dashboard zurückzukehren.

7. Im visuellen Element im Dashboard können Sie mit der Zeitreihe interagieren, um Ihre Daten zu untersuchen:

   • Verwenden Sie den Bereich Entitäten und Kennzahlen, um festzulegen, welche Daten angezeigt werden:

     • Suchen Sie nach einer bestimmten Datenreihe anhand des Namens.
     • Erweitern oder Reduzieren von Gruppen in der Entitätshierarchie.
     • Markieren Sie Kontrollkästchen oder heben Sie deren Markierung auf, um Datenreihen anzuzeigen oder auszublenden.
     • Ordnen Sie Datenreihen neu an, um die Anzeige- und Legendenreihenfolge zu steuern.

     Diese Auswahl ändert die zugrunde liegende Abfrage nicht.

   • Passen Sie den Zeitraum mithilfe der Steuerelemente der Zeitleiste an:

     • Ziehen Sie den Zeitschieberegler, um ihn in bestimmten Intervallen zu vergrößern oder zu verkleineren.
     • Geben Sie Start- und Endzeiten ein, um einen genauen Bereich zu definieren.

     Wenn mehrere Messwerte angezeigt werden, bleiben alle Diagramme mit dem ausgewählten Zeitraum synchron.



Einbetten von Bildern

Sie können Bilder in Ihre Dashboardkacheln einbetten, indem Sie Markdown-Text verwenden.

Weitere Informationen zu GitHub Flavored Markdown finden Sie unter GitHub Flavored Markdown Spec.

1. Öffnen Sie ein Dashboard.

2. Wählen Sie im oberen Menü die Option +Text hinzufügen> aus, um eine Textkachel zu öffnen.



3. Fügen Sie im Abfragebereich die URL eines Bilds ein, das sich in einem Bildhostingdienst befindet, indem Sie die folgende Syntax verwenden:

   ![](URL)


   Das Bild wird in der Vorschau der Kachel gerendert.



4. Wählen Sie im oberen Menü Änderungen übernehmen aus, um die Kachel zu speichern.



Weitere Informationen zur Bildsyntax in GitHub Flavored Markdown finden Sie unter Bilder.
